產品描述

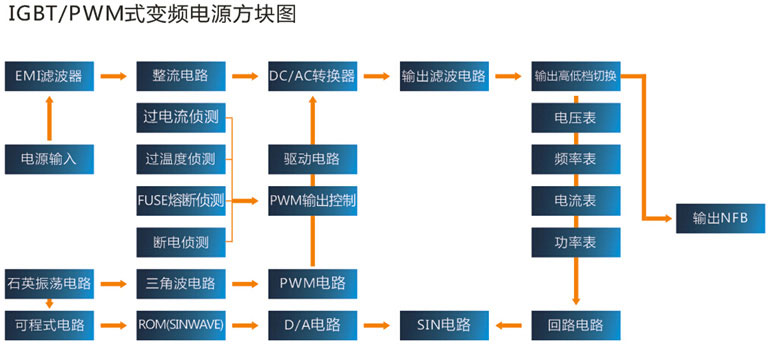

一、系統原理

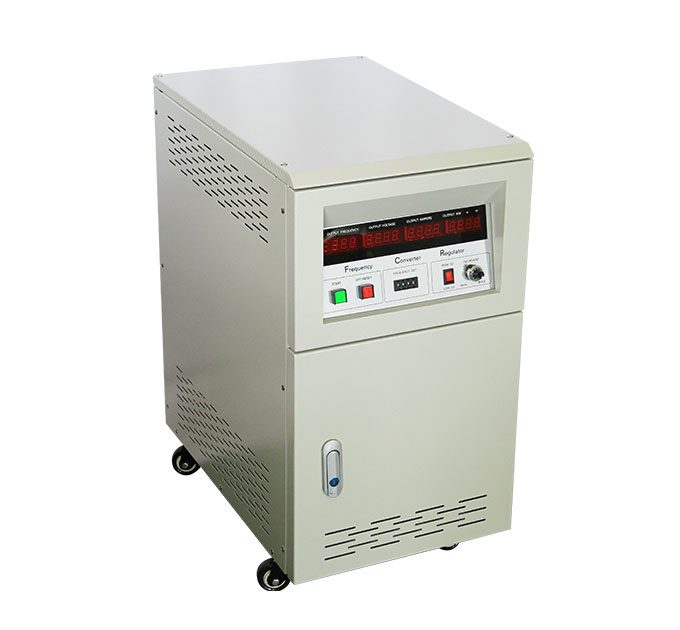

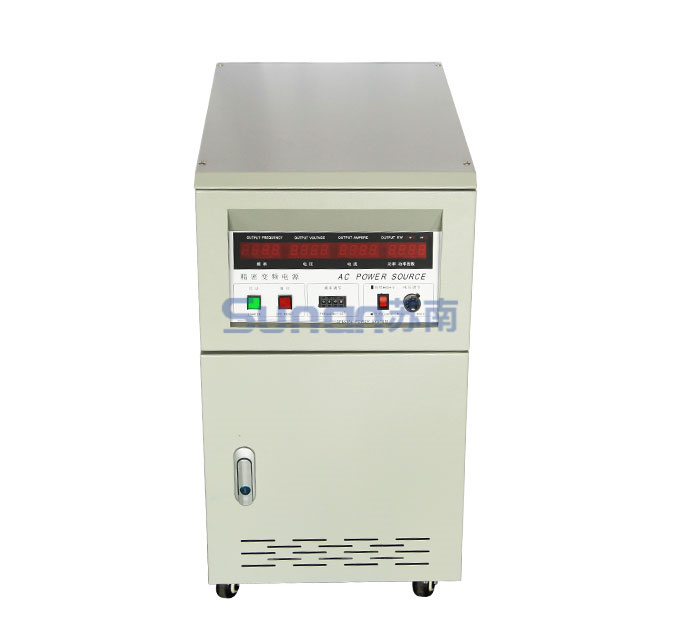

SNP系列交流電源供應器/多功能變頻器是一臺標準交流電源設備，并且可模疑世界各國標準電源。輸入單-交流電壓和頻率，內部經過交流對直流、直流對交流的變流整流轉換后，自行產生非常穩定純凈的正弦波，具有高啟動電流及低失真，可顯示多項參數（如：電壓、頻率、電流、視在（負載）功率、功率因率等）。
為符合短、小、輕、薄及綠色環保電源時代潮流，本系列產品采用先進的PWM（脈波寬度調變技術），使本產品具有體積小、重量輕、效率高等優點。數位信號處理技術提供電壓、頻率、電流、視在功率，功率因素等高精密度及高速的測量機能。并且利用高功率IGBT模組設計，降低電路復位難度，使提升產品穩定度，減少電力耗損，并且使單機容量不斷向上提升。再加上多項超隔離變壓器安全隔離市電與負載，以增加整機之功能，及各種優越測試性能，更能確保測試值準確性。
本系列產品提供電壓0-300V及頻率40-499.9Hz可程式指發設定機能，它不僅適合一般商業產品（47-63Hz）測試應用外，也可以支援高達400Hz需求的軍事、航空電子及通訊上的應用。
為符合短、小、輕、薄及綠色環保電源時代潮流，本系列產品采用先進的PWM（脈波寬度調變技術），使本產品具有體積小、重量輕、效率高等優點。數位信號處理技術提供電壓、頻率、電流、視在功率，功率因素等高精密度及高速的測量機能。并且利用高功率IGBT模組設計，降低電路復位難度，使提升產品穩定度，減少電力耗損，并且使單機容量不斷向上提升。再加上多項超隔離變壓器安全隔離市電與負載，以增加整機之功能，及各種優越測試性能，更能確保測試值準確性。
本系列產品提供電壓0-300V及頻率40-499.9Hz可程式指發設定機能，它不僅適合一般商業產品（47-63Hz）測試應用外，也可以支援高達400Hz需求的軍事、航空電子及通訊上的應用。
二、交流變頻電源概述
● 輸入頻率：50Hz,60Hz或400Hz；
● 輸出相電壓：低檔0~150VAC /高檔0~300VAC ，(300V以上可定做）；
● 輸出頻率：40.0~499.9Hz指撥式；
● 電壓、頻率、電流、功率表采用4位數字LED顯示，簡單、易讀、高解析度；
● 電壓（V）、頻率（Hz）、電流（A）、功率（W）、4視窗同時量測、顯示、無需切換；
● 無輻射干擾，含諧波成分小，并經特殊處理，不產生干擾；
● 純凈、穩定的正弦波；
● 大容量、小體積、低噪音、高可靠度.提供各國標準電壓、頻率、模擬測試各種電器產品；
● 超載能力強，瞬間電流可承受3倍的額定電流；
● 具過電壓、過電流、過高溫保護及警告裝置；
● 適合電阻型、電容性、電感性及其他非線性負載使用。
三、技術參數
1、共同規格：500VA-500KVA變頻電源
| 相數 | 單相輸入單相輸出 | 三相輸入單相輸出 | 單相輸入三相輸出 | 三相輸入三相輸出 |
| 容量 | 500VA-100KVA | 15KVA-150KVA | 1.5KVA-90KVA | 30KVA-500KVA |
| 制作方式 | 1GBT/Pulse Width Modulation Type | |||
| 輸入電壓（任選一種） | 1? 2W 220V or 3? 3W/4W | |||
| 輸入頻率（任選一種） | 50Hz,60Hz或400Hz±5% | |||
| 輸出 | 電壓低檔 | 110V系統：0-150V（LowRange） | ||
| 電壓高檔 | 220V系統：0-300V（HighRange） | |||
| 負載穩壓率 | ≤±0.3% | |||
| 頻率 | 40.0Hz to 499.9Hz(可程式設定) | |||
| 頻率穩壓度 | ≤±0.01% | |||
| 諧波失真 | ≤±2% | |||
| 頻率表 | 4位.數位頻率表.解析度0.1Hz | |||
| 電壓表 | 4位.數位頻率表.解析度0.1V | |||
| 電流表 | 4位.數位頻率表.解析度0.1A | |||
| 瓦特表 | 4位.數位瓦特表 | |||
| 保護裝置 | 具過載.短路保護.警告裝置 | |||
| 周溫 | 0-40deg.℃ | |||
| 濕度 | 0-90%(非凝結狀態) | |||
| 品牌：SUN/蘇南 | 24小時客服：400-0898-068 | |||
2、單進單出變頻電源實體規范
| 型號:SNP-- | 605 | 610 | 620 | 630 | 650 | 680 | 6100 | 6150 | 6200 | 6300 | 6500 | 6600 |
| 容量（KVA） | 0.5 | 1 | 2 | 3 | 5 | 8 | 10 | 15 | 20 | 30 | 50 | 60 |
| 低檔（L-N） 限電流L:A | 4.2 | 8.4 | 16.8 | 25 | 41.6 | 63 | 83.2 | 125 | 166 | 250A | 416 | 500 |
| 高檔（L-N） 限電流H:A | 2.1 | 4.2 | 8.4 | 12.5 | 20.8 | 31.5 | 41.6 | 62.5 | 83 | 125 | 208 | 250 |
| 重量：（KG） | 21 | 23 | 45 | 60 | 70 | 80 | 120 | 130 | 180 | 350 | 500 | 600 |
| 尺寸：（W×D×H） | 420×460×180 | 530×350×600 | 600×400×750 | 830×600×850 | 900×700×1100 | |||||||
| 制做方式 | 1GBT/Pulse Width Modulation | |||||||||||
3、三進單出變頻電源實體規范
| 型號:SNP-- | 3610 | 3615 | 3620 | 3630 | 3650 | 3660 | 3680 | 36100 | 36150 | 36200 | 36300 | 36400 |
| 容量（KVA） | 10 | 15 | 20 | 30 | 50 | 60 | 80 | 100 | 150 | 200 | 300 | 400 |
| 低檔（L-N） 限電流L:A | 83.2 | 125 | 166 | 250 | 416 | 500 | 666 | 834 | 1250 | 1668 | 2502 | 3336 |
| 高檔（L-N） 限電流H:A | 41.6 | 62.5 | 83 | 125 | 208 | 250 | 333 | 417 | 625 | 834 | 1251 | 1668 |
| 重量：（KG） | 120 | 130 | 180 | 350 | 500 | 600 | 800 | 900 | 1300 | 1700 | 2100 | 2500 |
| 尺寸：（W×D×H） | 600×400×750 | 830×600×850 | 900×700×1100 | 900×750×1400 | 1500×2000×2000 | |||||||
| 制做方式 | 1GBT/Pulse Width Modulation | |||||||||||
四、應用領域
